Wektoryzacja

Przykładowy proces wektoryzacji opisany jest poniżej.

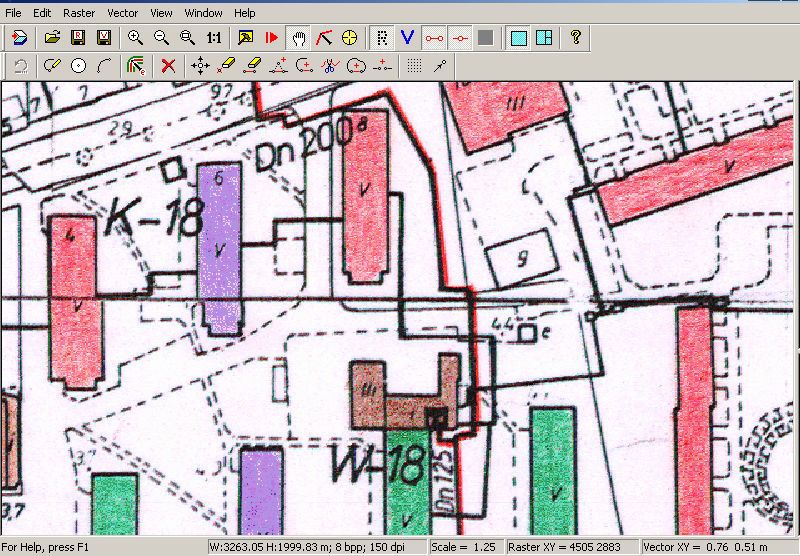

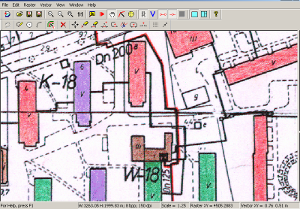

Klient dostarczył w postaci rastrowej schemat sieci cieplnej naniesiony na mapę miasta. Schemat był w skali 1:2000 i rozdzielczości 150 dpi (dokładność wynosi w tym przypadku ok. 30 cm na jeden piksel). Materiał wejściowy wyglądał następująco:

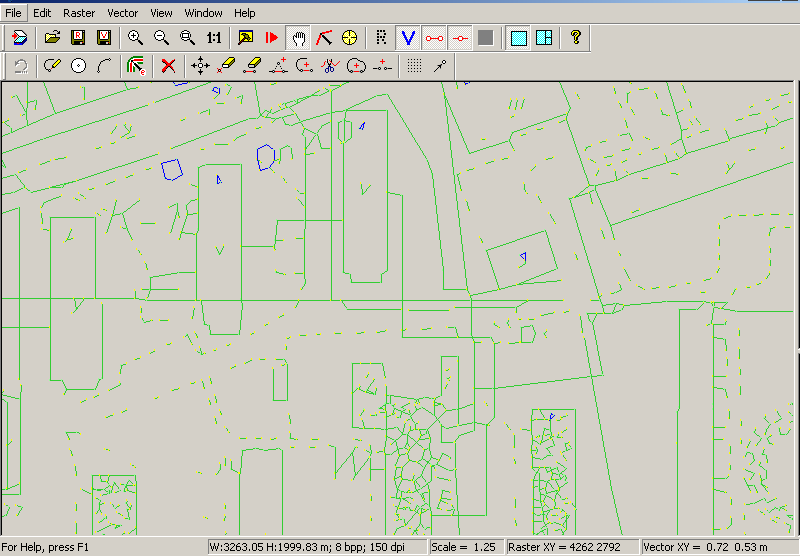

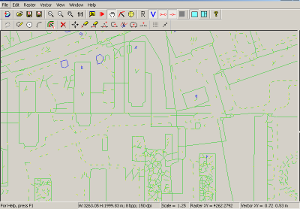

Po uruchomieniu procesu wektoryzacji otrzymaliśmy następujący wstępny obraz wektorowy:

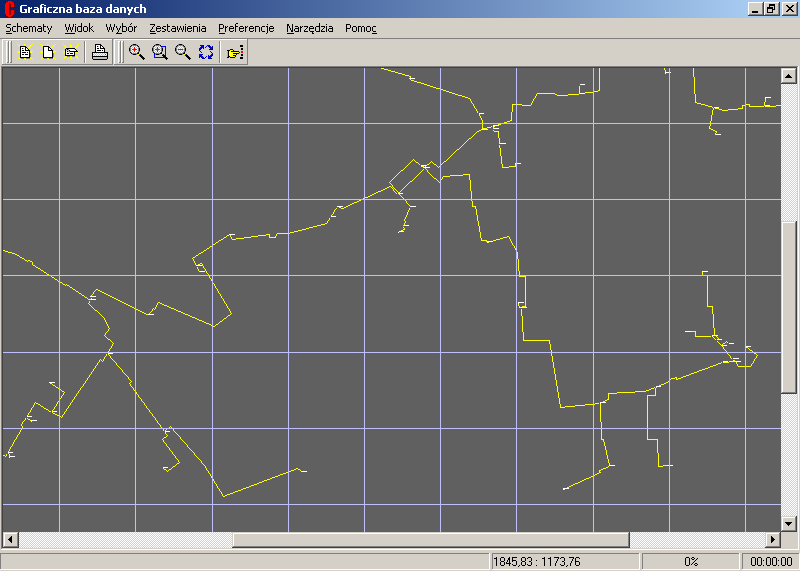

W następnym kroku wektorowym elementom sieci cieplnej zostały przypisane identyfikatory występujące w systemie Calidus. Program konwersji przeniósł do bazy danych informacje o wszyskich interesujących nas obiektach przestrzennych, a więc o komorach, działkach i budynkach. Ostatecznie w systemie Calidus schemat sieci w postaci wektorowej prezentuje się następująco:
